Perché i sistemi di tubi zincati preferiscono la flangia filettata?

In un impianto di trattamento delle acque alla periferia di Shanghai, una squadra di manutenzione sta sostituendo una sezione di tubo di acciaio zincato. Il tubo è in servizio da oltre un decennio e il rivestimento zincato lo ha protetto dalla corrosione. L'equipaggio deve collegare la nuova sezione al sistema esistente. Hanno due opzioni: saldare la connessione o utilizzare una flangia filettata. La saldatura richiederebbe la rimozione del rivestimento zincato, che lascerebbe la zona di saldatura vulnerabile alla corrosione. Richiederebbe anche permessi per lavori a caldo e attrezzature specializzate. La flangia filettata, invece, può essere installata con semplici utensili manuali, senza danneggiare il rivestimento protettivo e senza necessità di lavorazioni a caldo. Questo è il motivo per cui i sistemi di tubazioni zincate preferiscono le flange filettate. La scelta non riguarda solo la comodità; si tratta di preservare l'integrità della protezione dalla corrosione e di garantire l'affidabilità a lungo termine dell'intero sistema.

La flangia filettata è un tipo di flangia collegata al tubo tramite una filettatura. È disponibile in una gamma di dimensioni e valori di pressione per adattarsi a diverse applicazioni. In un sistema di tubazioni zincate, ilflangia filettataoffre numerosi vantaggi rispetto ad altri tipi di flange, comprese le flange con collo saldato, le flange slip-on e le flange lap joint. Questo articolo esaminerà le ragioni tecniche e pratiche per cui le flange filettate sono la scelta preferita per i sistemi di tubazioni zincate. Tratteremo l'impatto della saldatura sui rivestimenti zincati, l'efficienza di installazione delle connessioni filettate, le prestazioni di tenuta delle flange filettate e le specifiche dei materiali che garantiscono la compatibilità. Forniremo inoltre specifiche dettagliate del prodotto dalla nostra fabbrica a Wenzhou Longan Flangia Co., Ltd.

Sommario

• 1. Cos'è una flangia filettata e come funziona?
• 2. Perché la saldatura danneggia i sistemi di tubazioni zincate?
• 3. In che modo l'installazione della flangia filettata preserva il rivestimento di zinco?
• 4. Quali sono le caratteristiche di tenuta e prestazione di pressione?
• 5. Quali materiali e specifiche garantiscono la compatibilità?
• 6. Come si confronta la flangia filettata con altri tipi di flangia?
• 7. Domande frequenti (FAQ)
• 8. Conclusione

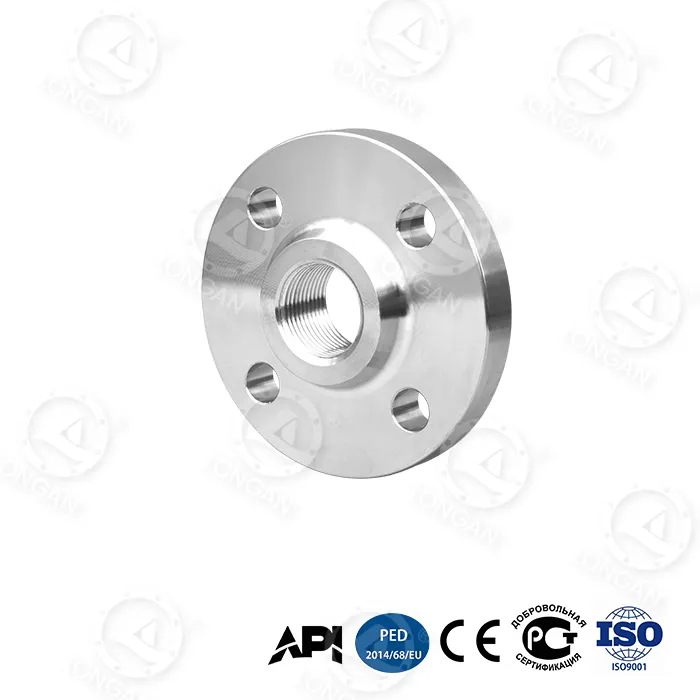

1. Cos'è una flangia filettata e come funziona?

Una flangia filettata è un tipo di flangia del tubo fissata al tubo mediante una filettatura. La flangia ha un foro filettato che corrisponde alla filettatura esterna sull'estremità del tubo. Per installare la flangia, l'estremità del tubo è filettata e la flangia viene avvitata al tubo. La flangia viene quindi fissata in posizione con una saldatura di tenuta o una saldatura di supporto, sebbene in molte applicazioni a bassa pressione non sia richiesta alcuna saldatura. La connessione filettata fornisce una tenuta meccanica in grado di resistere a pressioni e temperature moderate. Le flange filettate sono disponibili in una gamma di dimensioni, da 1/2 pollice a 24 pollici, e in classi di pressione da 150 a 2500. Sono comunemente utilizzate nel trattamento delle acque, nella lavorazione chimica e nei sistemi di tubazioni industriali dove la saldatura non è pratica o desiderabile.

Il design di una flangia filettata è semplice ma efficace. La faccia della flangia è generalmente rialzata o piatta, a seconda della flangia di accoppiamento. Il foro filettato è lavorato con una tolleranza precisa per garantire un corretto adattamento alla filettatura del tubo. La flangia è generalmente realizzata in acciaio forgiato, acciaio fuso o acciaio inossidabile, a seconda dell'applicazione. In un sistema di tubi zincato, anche la flangia filettata è zincata per adattarsi al tubo e fornire protezione dalla corrosione. La tabella seguente riassume i componenti principali e le loro funzioni.

AWenzhou Longan Flangia Co., Ltd., la nostra fabbrica produce flange filettate in una gamma di dimensioni, valori di pressione e materiali. Offriamo flange filettate zincate specificamente progettate per l'uso in sistemi di tubazioni zincate. Le nostre flange sono prodotte secondo gli standard internazionali, tra cui ANSI B16.5, DIN e JIS, garantendo la compatibilità con un'ampia gamma di tubi e raccordi.

2. Perché la saldatura danneggia i sistemi di tubazioni zincate?

Il tubo zincato è un tubo d'acciaio rivestito con uno strato di zinco per proteggerlo dalla corrosione. Il rivestimento di zinco agisce come un anodo sacrificale, il che significa che si corroderà preferibilmente rispetto all'acciaio, proteggendolo dalla ruggine. Questa protezione è efficace finché il rivestimento di zinco rimane intatto. Quando il tubo viene saldato, il calore del processo di saldatura brucia il rivestimento di zinco nella zona termicamente alterata. Ciò lascia l'acciaio sottostante esposto e vulnerabile alla corrosione. Inoltre, il processo di saldatura può produrre fumi tossici derivanti dallo zinco vaporizzato, che possono essere pericolosi per il saldatore. La tabella seguente riassume gli effetti della saldatura su tubo zincato.

Questi effetti rendono la saldatura un'opzione indesiderabile per il collegamento di tubi zincati. L'alternativa è utilizzare un collegamento meccanico che non richieda calore. La flangia filettata è una di queste connessioni. Avvitando la flangia sull'estremità filettata del tubo, il rivestimento di zinco viene preservato e la protezione anticorrosione del sistema rimane intatta. Nella nostra fabbrica comprendiamo l'importanza di preservare il rivestimento zincato. Le nostre flange filettate sono progettate per fornire una connessione meccanica affidabile senza compromettere l'integrità del tubo.

3. In che modo l'installazione della flangia filettata preserva il rivestimento di zinco?

L'installazione di una Flangia Filettata è un semplice processo meccanico che non comporta calore. L'estremità del tubo viene filettata utilizzando una filettatrice per tubi o un'infilatrice manuale. Il processo di filettatura rimuove una piccola quantità di materiale dall'estremità del tubo, ma il rivestimento di zinco sul resto del tubo rimane intatto. La flangia viene quindi avvitata all'estremità filettata del tubo. Le filettature si impegnano per creare una tenuta meccanica. In alcuni casi, alle filettature viene applicato un sigillante o un nastro per migliorare la tenuta. La flangia viene quindi imbullonata alla flangia di accoppiamento, completando la connessione. L'intero processo può essere completato con semplici utensili manuali, senza la necessità di permessi di lavoro a caldo o attrezzature di saldatura specializzate. La tabella seguente riassume le fasi di installazione di una flangia filettata.

Il processo di installazione è veloce, pulito e sicuro. Può essere eseguito in aree in cui non è consentito il lavoro a caldo, come in atmosfere esplosive o in spazi confinati. Elimina inoltre la necessità di rivestire nuovamente la zona di saldatura, risparmiando tempo e materiali. Nella nostra fabbrica forniamo istruzioni dettagliate per l'installazione delle nostre flange filettate e il nostro team tecnico è disponibile per fornire assistenza per qualsiasi domanda.

4. Quali sono le caratteristiche di tenuta e prestazione di pressione?

Le prestazioni di tenuta di una flangia filettata dipendono dalla qualità dell'impegno della filettatura e dall'uso di un sigillante per filettature adatto. Se installata correttamente, una connessione filettata può fornire una tenuta a tenuta per pressioni e temperature moderate. La pressione nominale di una flangia filettata è determinata dal design, dal materiale e dalle dimensioni. Le flange filettate standard sono disponibili nelle classi di pressione da 150 a 2500. La tabella seguente riassume i valori nominali tipici di pressione e temperatura per le nostre flange filettate.

È importante notare che la pressione nominale di una connessione filettata è generalmente inferiore a quella di una connessione saldata della stessa dimensione e classe. Questo perché le filettature riducono lo spessore della parete del tubo e creano una concentrazione di sollecitazioni. Per questo motivo, le flange filettate vengono generalmente utilizzate in applicazioni a bassa pressione o dove lo spessore della parete del tubo è sufficiente per accogliere le filettature. In un sistema di tubazioni zincate, la pressione nominale della flangia filettata deve corrispondere alla pressione nominale del tubo e del sistema. Presso il nostro stabilimento possiamo aiutarvi nella scelta della classe di pressione appropriata per la vostra applicazione.

5. Quali materiali e specifiche garantiscono la compatibilità?

Il materiale della Flangia Filettata deve essere compatibile con il materiale della tubazione e del fluido convogliato. Per i sistemi di tubi zincati, la flangia è generalmente realizzata in acciaio zincato, che si abbina al tubo e fornisce lo stesso livello di protezione dalla corrosione. Se necessario, la flangia può essere realizzata anche in acciaio inossidabile o altri materiali. Le specifiche per una flangia filettata includono la dimensione, la classe di pressione, il materiale, il tipo di filettatura e il tipo di faccia della flangia. La tabella seguente riassume le specifiche principali delle nostre flange filettate zincate.

Presso Wenzhou Longan Flange Co., Ltd., la nostra fabbrica produce flange filettate per soddisfare queste specifiche e altro ancora. Possiamo personalizzare la flangia per soddisfare requisiti di progetto specifici, comprese dimensioni speciali, materiali speciali e tipi di filettatura speciali. Il nostro processo di controllo qualità comprende l'ispezione dimensionale, la misurazione della filettatura e il test di pressione per garantire che ogni flangia soddisfi gli standard richiesti.

6. Come si confronta la flangia filettata con altri tipi di flangia?

Quando si seleziona una flangia per un sistema di tubazioni zincato, gli ingegneri hanno diverse opzioni, tra cui flange con collo saldato, flange slip-on, flange con giunto sovrapposto e flange filettate. Ogni tipo ha i suoi vantaggi e svantaggi. La tabella seguente confronta le caratteristiche principali di questi tipi di flangia.

Come si evince dalla tabella, la Flangia Filettata è l'unica tipologia che preserva il rivestimento zincato senza la necessità di componenti o procedure aggiuntive. La flangia di giunzione sovrapposta può anche preservare il rivestimento se viene utilizzata un'estremità galvanizzata, ma richiede più componenti ed è più costosa. Le flange Weld Neck e Slip-On richiedono una saldatura, che danneggia il rivestimento e richiede un nuovo rivestimento. Per questi motivi, la flangia filettata è la scelta preferita per i sistemi di tubazioni zincate.

7. Domande frequenti (FAQ)

Domanda 1: Qual è la pressione nominale massima per una flangia filettata in un sistema di tubazioni zincate?

Risposta: Le flange filettate sono disponibili in classi di pressione fino a 2500. Tuttavia, la pressione massima nominale per una connessione filettata è generalmente inferiore a quella di una connessione saldata della stessa dimensione e classe. Questo perché le filettature riducono lo spessore della parete del tubo e creano una concentrazione di sollecitazioni. Per la maggior parte dei sistemi di tubazioni zincate, sono sufficienti flange di Classe 150 o Classe 300. Noi di Wenzhou Longan Flange Co., Ltd. possiamo aiutarvi nella scelta della classe di pressione appropriata per la vostra applicazione.

Domanda 2: È possibile utilizzare una flangia filettata in un'applicazione ad alta temperatura?

Risposta: le flange filettate possono essere utilizzate in applicazioni ad alta temperatura, ma la temperatura nominale dipende dal materiale della flangia e della guarnizione. Le flange standard in acciaio al carbonio zincato sono adatte per temperature fino a 200°C. Per temperature più elevate potrebbero essere necessarie flange in acciaio inossidabile o acciaio legato. È importante selezionare una flangia e una guarnizione adatte alla temperatura operativa del sistema.

Domanda 3: Che tipo di sigillante per filettature deve essere utilizzato con una flangia filettata?

Risposta: Il nastro in PTFE o il sigillante per tubi sono comunemente usati come sigillante per filettature per flange filettate. Il nastro in PTFE è facile da applicare e fornisce una buona tenuta per l'acqua e molti altri fluidi. Il pipe dope è una pasta che viene applicata alle filettature e fornisce una tenuta più robusta per pressioni più elevate. La scelta dipende dall'applicazione e dal fluido convogliato. Seguire sempre le raccomandazioni del produttore del sigillante.

Domanda 4: Come posso garantire una connessione senza perdite con una flangia filettata?

Risposta: Per garantire un collegamento senza perdite, attenersi alla seguente procedura: pulire accuratamente le filettature, applicare uniformemente il sigillante per filettature, avvitare manualmente la flangia sul tubo, quindi serrare con una chiave per tubi. Non stringere eccessivamente, poiché ciò potrebbe danneggiare le filettature o rompere la flangia. Se disponibile, utilizzare una chiave dinamometrica calibrata. Infine, imbullonare la flangia alla flangia di accoppiamento, serrando i bulloni secondo uno schema a stella per garantire una pressione uniforme sulla guarnizione. La nostra fabbrica fornisce istruzioni dettagliate per l'installazione con le nostre flange filettate.

Domanda 5: Le flange filettate zincate sono adatte per i sistemi di acqua potabile?

Risposta: Sì, le flange filettate zincate sono adatte per sistemi di acqua potabile, a condizione che la zincatura venga eseguita secondo uno standard approvato per il contatto con l'acqua potabile. Il rivestimento di zinco è inerte e non rilascia sostanze nocive nell'acqua. Nel nostro stabilimento utilizziamo la zincatura a caldo che soddisfa i requisiti ASTM A153 e altri standard pertinenti per le applicazioni di acqua potabile.

8. Conclusionee

I sistemi di tubazioni zincate preferiscono le flange filettate perché offrono una combinazione di efficienza di installazione, protezione dalla corrosione e integrità della connessione che nessun altro tipo di flangia può eguagliare. La connessione filettata elimina la necessità di saldature che danneggerebbero il rivestimento zincato ed esporrebbero il tubo alla corrosione. Consente un'installazione rapida, pulita e sicura senza permessi per lavori a caldo o attrezzature specializzate. Preserva il rivestimento di zinco, garantendo che la protezione dalla corrosione dell'intero sistema rimanga intatta. Inoltre, fornisce una tenuta affidabile e a tenuta stagna per pressioni e temperature moderate. Presso Wenzhou Longan Flange Co., Ltd., la nostra fabbrica produce flange filettate di alta qualità progettate specificamente per sistemi di tubazioni zincate. Utilizziamo solo i migliori materiali e seguiamo rigorose procedure di controllo qualità per garantire che ogni flangia soddisfi i più elevati standard di prestazioni e affidabilità.

Che tu stia progettando un nuovo sistema di tubazioni zincate o mantenendone uno esistente, ti invitiamo a contattare il nostro team tecnico per discutere le tue esigenze. Siamo in grado di fornire specifiche dettagliate del prodotto, assistenza nella scelta dei materiali e supporto applicativo. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per progetti di tubazioni industriali e commerciali e di trattamento dell'acqua in tutto il mondo.

Contatta Wenzhou Longan Flange Co., Ltd. oggi stessoper discutere i requisiti della flangia filettata e scoprire come le nostre flange possono migliorare l'affidabilità e l'efficienza del vostro sistema di tubazioni zincate.
