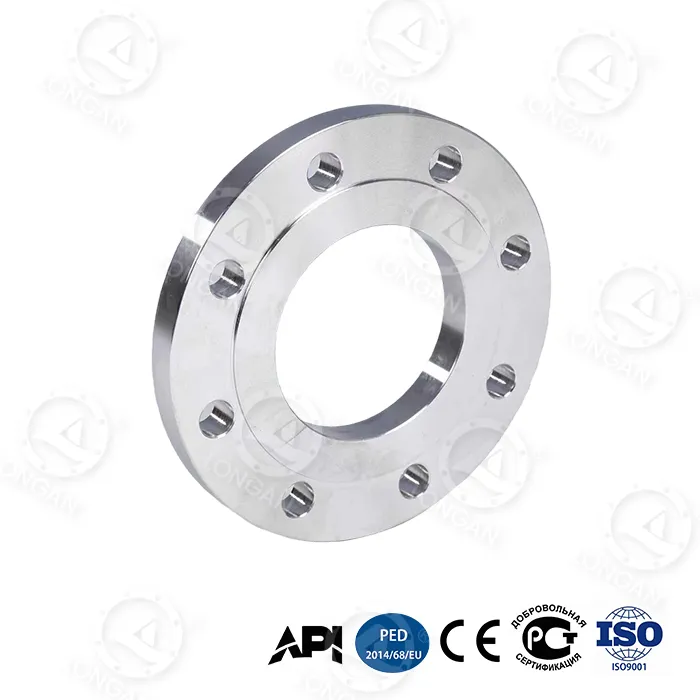

In che modo la flangia di saldatura piatta 304 con superficie liscia previene le perdite?

Riepilogo dell'articolo:La faccia liscia della flangia a saldatura piatta 304 aiuta a creare un collegamento affidabile del tubo quando la superficie di tenuta, la guarnizione, le dimensioni e le condizioni di installazione sono adeguatamente abbinate. Alla Wenzhou Longan Flange Co., Ltd., produciamo flange industriali con capacità interne di forgiatura, lavorazione e test. In questo articolo spieghiamo come la qualità della superficie della flangia, la selezione dei materiali, l'accuratezza dimensionale e le pratiche di installazione lavorano insieme per ridurre i rischi di perdite nei sistemi di tubazioni industriali.

Sommario

• Quali sono le cause della perdita in una connessione flangiata?
• In che modo una faccia liscia aiuta a prevenire le perdite?
• Come dovresti abbinare la guarnizione alla flangia?
• Perché le dimensioni e i valori di pressione sono importanti?
• In che modo gli acquirenti possono verificare la qualità della flangia?
• Dove vengono utilizzate le flange a faccia liscia 304?
• Domande frequenti

Quali sono le cause della perdita in una connessione flangiata?

Le perdite dalle flange raramente si riducono a un solo fattore. Secondo la nostra esperienza, la connessione deve essere considerata come un assieme completo, comprese le superfici della flangia, la guarnizione, i bulloni, l'allineamento del tubo e le condizioni operative. Una flangia prodotta con la dimensione nominale corretta può comunque presentare perdite se la sua superficie di tenuta è danneggiata o se la guarnizione non è adatta al fluido di processo. Nel valutare aFlangia a saldare piatta 304 faccia liscia, si consiglia di verificare le seguenti potenziali cause prima dell'installazione:

• Superfici di tenuta irregolari:Deformazione, graffi, ammaccature o eccessive irregolarità della superficie possono impedire un contatto uniforme della guarnizione.
• Selezione errata della guarnizione:Una guarnizione che non resiste al fluido, alla temperatura o alla pressione potrebbe deteriorarsi o perdere la sua capacità di tenuta.
• Tubazioni disallineate:Una sollecitazione eccessiva del tubo o uno scarso allineamento possono creare carichi irregolari sul giunto della flangia.
• Carico non uniforme dei bulloni:Sequenze di serraggio errate o carichi incoerenti dei bulloni possono ridurre la compressione della guarnizione in determinate aree.
• Condizioni operative non idonee:Le fluttuazioni di pressione, i cicli termici, le vibrazioni e la corrosione possono compromettere l’integrità del giunto a lungo termine.

Identificare tempestivamente questi rischi aiuta i team di acquisto e gli ingegneri di progetto a definire le giuste tolleranze di produzione e i giusti requisiti di installazione invece di fare affidamento solo sul materiale della flangia.

In che modo una faccia liscia aiuta a prevenire le perdite?

Una faccia di tenuta liscia fornisce una superficie di contatto per la guarnizione tra due componenti collegati. Quando la geometria della faccia e la finitura superficiale soddisfano i requisiti specificati, la guarnizione può comprimersi in modo più uniforme e riempire piccole irregolarità superficiali. Ciò aiuta a ridurre potenziali percorsi di perdita attraverso il giunto. Tuttavia, liscio non significa automaticamente a prova di perdite. La finitura superficiale appropriata dipende dal materiale della guarnizione, dal design della flangia, dallo standard applicabile e dalle condizioni di servizio. Una superficie eccessivamente ruvida può interferire con il contatto della guarnizione, mentre una finitura non idonea o una faccia danneggiata possono compromettere anche la tenuta. Per una flangia di saldatura piatta 304 faccia liscia, gli acquirenti dovrebbero confermare tre caratteristiche importanti:

• Planarità del viso:La superficie di tenuta deve rimanere entro la tolleranza dimensionale specificata nel disegno approvato o nella norma applicabile.
• Rugosità superficiale:La finitura richiesta deve corrispondere alle raccomandazioni del produttore della guarnizione e alle specifiche della flangia.
• Stato della superficie:La faccia finita deve essere ispezionata per individuare eventuali graffi visibili, ammaccature, corrosione e difetti di lavorazione che potrebbero compromettere il contatto della guarnizione.

Wenzhou Longan Flangia Co., Ltd. gestisce internamente la forgiatura e la lavorazione, consentendo di gestire i requisiti di produzione in più fasi di produzione. Per progetti con severi requisiti di sigillatura, gli acquirenti devono specificare i valori di planarità e rugosità richiesti prima della produzione e richiedere registri di ispezione per verificarne la conformità.

Come dovresti abbinare la guarnizione alla flangia?

La guarnizione è una parte critica del sistema di tenuta. Anche una flangia lavorata correttamente può presentare perdite se accoppiata con una guarnizione incompatibile con il mezzo di processo o incapace di mantenere una compressione sufficiente in condizioni operative. Prima di ordinare un gruppo flangia, si consiglia di verificare i seguenti dettagli con l'ingegnere di progetto o il fornitore di guarnizioni:

• Compatibilità dei fluidi:Verificare la resistenza al fluido di processo, ai prodotti chimici detergenti e ad altre sostanze che potrebbero entrare in contatto con la guarnizione.
• Intervallo di temperatura:Controllare sia la temperatura operativa normale che le escursioni termiche prevedibili.
• Condizioni di pressione:Verificare che la guarnizione sia adatta alla pressione operativa specificata e alle fluttuazioni di pressione.
• Dimensioni della guarnizione:Controllare il diametro interno, il diametro esterno, lo spessore e l'area di contatto richiesta.
• Fronte flangia:Assicurarsi che il design della guarnizione sia compatibile con la superficie di tenuta liscia o piatta specificata.

Il termine “faccia liscia” deve essere confermato rispetto al disegno e allo standard di flangia applicabile. Standard e produttori diversi possono utilizzare una terminologia diversa per i rivestimenti, pertanto gli acquirenti non devono presumere che ogni superficie dall'aspetto piatto abbia dimensioni o requisiti di tenuta identici.

Perché le dimensioni e i valori di pressione sono importanti?

La precisione dimensionale influisce sia sulle prestazioni di assemblaggio che di tenuta. Una spaziatura errata dei fori dei bulloni può rendere difficile l'installazione, mentre uno spessore della flangia o una geometria del rivestimento diversa dal progetto approvato possono influire sul carico del giunto. Anche la valutazione della pressione richiede un'attenzione particolare. Una flangia in acciaio inossidabile 304 non è automaticamente adatta ad ogni pressione o temperatura. Le condizioni di servizio consentite dipendono dallo standard applicabile, dalle dimensioni, dal design, dalle proprietà dei materiali e dalla temperatura operativa. La tabella seguente elenca le principali specifiche che vale la pena verificare prima dell'acquisto.

Specifica	Cosa verificare	Rilevanza per la prevenzione delle perdite
Grado del materiale	Acciaio inossidabile 304 e materiale standard specificato	Supporta l'idoneità dei materiali e la resistenza alla corrosione
Dimensione nominale	Dimensioni DN o NPS, foro e tubo di accoppiamento	Aiuta a garantire la corretta vestibilità e allineamento
Faccia di tenuta	Tipo di faccia, planarità e ruvidità della superficie specificata	Supporta un contatto costante della guarnizione
Modello a foro	Diametro del cerchio di bulloni, numero di fori e diametro dei fori	Aiuta a ottenere il corretto assemblaggio e il caricamento dei bulloni
Pressione e temperatura	Condizioni di progettazione e rating di pressione applicabile	Aiuta a prevenire l'uso oltre le condizioni nominali della flangia
Requisiti della guarnizione	Materiale, dimensioni e limiti operativi	Aiuta a mantenere la tenuta nelle condizioni di servizio effettive
Registri di ispezione	Certificati dei materiali e risultati dei controlli dimensionali	Fornisce la prova che il prodotto fornito soddisfa le specifiche

Per progetti non standard, Wenzhou Longan Flange Co., Ltd. offre produzione di flange personalizzate e servizi OEM. Fornire un disegno approvato e condizioni operative complete in fase di preventivo aiuta a ridurre le lacune nelle specifiche ed evitare costose modifiche dopo la produzione.

In che modo gli acquirenti possono verificare la qualità della flangia?

I controlli di qualità dovrebbero riguardare materiale, lavorazione, dimensioni e tracciabilità anziché concentrarsi solo sull’aspetto finito. Presso Wenzhou Longan Flange Co., Ltd., le nostre capacità produttive includono forgiatura, lavorazione meccanica e test. Il sistema ERP online dell'azienda supporta la gestione dei dati di produzione dall'ingresso delle materie prime fino alla spedizione del prodotto finito. Per l'ispezione in entrata o la valutazione dei fornitori, suggeriamo di utilizzare una lista di controllo come la seguente:

• Confrontare il certificato del materiale e l'identificazione del prodotto con l'ordine di acquisto.
• Misurare il diametro esterno, lo spessore, il foro e la disposizione dei fori della flangia rispetto al disegno approvato.
• Ispezionare la superficie di tenuta per eventuali danni e verificare la planarità e la ruvidità specificate utilizzando metodi di misurazione adeguati.
• Confermare che lo standard della flangia e il rating di pressione corrispondano ai requisiti del progetto.
• Controllare le marcature dei materiali e i registri dei lotti disponibili per la tracciabilità.
• Ispezionare l'imballaggio per garantire che la superficie di tenuta sia protetta durante lo stoccaggio e il trasporto.

Per progetti di condutture impegnativi, i criteri di ispezione dovrebbero essere concordati prima dell'inizio della produzione. Se il progetto richiede un'ispezione da parte di terzi, un'identificazione positiva del materiale o test aggiuntivi, tali requisiti devono essere registrati nelle specifiche di acquisto.

Dove vengono utilizzate le flange a faccia liscia 304?

Le flange in acciaio inossidabile 304 sono utilizzate in una gamma di connessioni di tubazioni e apparecchiature industriali in cui le loro proprietà meccaniche e resistenza alla corrosione si adattano all'ambiente operativo. Le applicazioni tipiche possono includere sistemi idrici, tubazioni di processo generali, apparecchiature selezionate per la lavorazione alimentare e collegamenti di utenze. L’idoneità deve essere sempre valutata rispetto alle effettive condizioni di servizio:

• Tubazioni idriche e di servizio:Considerare la chimica dell'acqua, la temperatura, la pressione e la compatibilità delle guarnizioni.
• Attrezzature per la lavorazione degli alimenti:Controllare i requisiti di pulizia, le specifiche di finitura superficiale e gli standard igienici applicabili.
• Lavorazione chimica generale:Valutare attentamente la compatibilità chimica, soprattutto in presenza di cloruri o sostanze aggressive.
• Collegamenti di apparecchiature industriali:Confermare le dimensioni di accoppiamento, le condizioni di vibrazione e l'accesso all'installazione.

Wenzhou Longan Flangia Co., Ltd. produce flange industriali per settori quali petrolio e gas, lavorazione petrolchimica, produzione di energia e infrastrutture. Il tipo e il materiale della flangia appropriati dovrebbero essere determinati dalle specifiche tecniche piuttosto che dal solo nome del settore.

Domande frequenti

1. Una faccia liscia può prevenire completamente le perdite della flangia?

No. Una faccia liscia adeguata aiuta a garantire un contatto costante della guarnizione, ma la prevenzione delle perdite dipende anche dalla compatibilità della guarnizione, dal carico dei bulloni, dall'allineamento, dalle condizioni operative e dalla corretta installazione.

2. Quale finitura superficiale devo specificare per una flangia a superficie liscia 304?

La finitura richiesta dipende dallo standard della flangia, dal tipo di guarnizione e dalle specifiche del progetto. Gli acquirenti devono indicare la rugosità e la planarità richieste sul disegno e confermare il metodo di ispezione applicabile con il produttore.

3. L'acciaio inossidabile 304 è adatto a fluidi corrosivi?

È adatto a molti ambienti generali ma non a tutti i mezzi corrosivi. I cloruri e alcuni prodotti chimici aggressivi possono causare corrosione localizzata. Il fluido di processo, la concentrazione e la temperatura operativa devono essere esaminati prima della selezione del materiale.

4. Quali informazioni sono necessarie per ordinare una flangia a saldatura piatta 304 faccia liscia?

Fornire la dimensione nominale, lo standard applicabile, la pressione nominale, il grado del materiale, il tipo di faccia, la quantità, i requisiti di consegna e il disegno approvato, ove disponibile. Includere requisiti speciali di ispezione e tracciabilità nell'ordine di acquisto.

5. Wenzhou Longan Flange Co., Ltd. può fornire flange personalizzate?

SÌ. L'azienda produce diversi tipi di flange e fornisce servizi OEM per prodotti personalizzati e non standard. La fattibilità della produzione e i tempi di consegna dipendono dalle dimensioni, dal materiale, dal disegno e dai requisiti dell'ordine.

6. Quanto tempo richiede solitamente la produzione delle flange?

Il tempo di produzione tipico dichiarato dall'azienda è compreso tra due e quattro settimane, a seconda della complessità del prodotto e del carico di lavoro. Confermare il programma per l'ordine specifico prima di effettuare un ordine di acquisto.

7. Quali documenti devono richiedere gli acquirenti per verificare la qualità della flangia?

A seconda del progetto, gli acquirenti possono richiedere certificati di test dei materiali, rapporti di ispezione dimensionale, registrazioni di tracciabilità e documentazione applicabile sul sistema di qualità. Eventuali test aggiuntivi o ispezioni di terze parti devono essere concordati prima della produzione.

La prevenzione delle perdite dalla flangia inizia con l'adattamento della superficie di tenuta, della guarnizione, del materiale e delle dimensioni alle effettive condizioni di servizio. Una flangia di saldatura piatta 304 con faccia liscia può fornire una connessione affidabile quando le tolleranze di produzione vengono controllate e vengono seguiti i requisiti di installazione. Per specifiche di prodotto o richieste di flange personalizzate, contattareWenzhou Longan Flangia Co., Ltd.con i vostri disegni e requisiti di progetto.
