A calzinoflangia a tè un componente critico per tubazioni progettato per sistemi di piccolo diametro, ad alta pressione e ad alta temperatura. In questa guida approfondita spieghiamo cos'è una flangia presa, come funziona, i suoi vantaggi strutturali, gli standard dimensionali, opzioni di materiali e perché rimane una soluzione preferita nei settori critici per la sicurezza come petrolio e gas, lavorazione chimica, e produzione di energia. Attingendo da pratiche ingegneristiche reali e competenze di produzioneLongan, questo articolo aiuta ingegneri, acquirenti e project manager prendono decisioni informate con sicurezza.

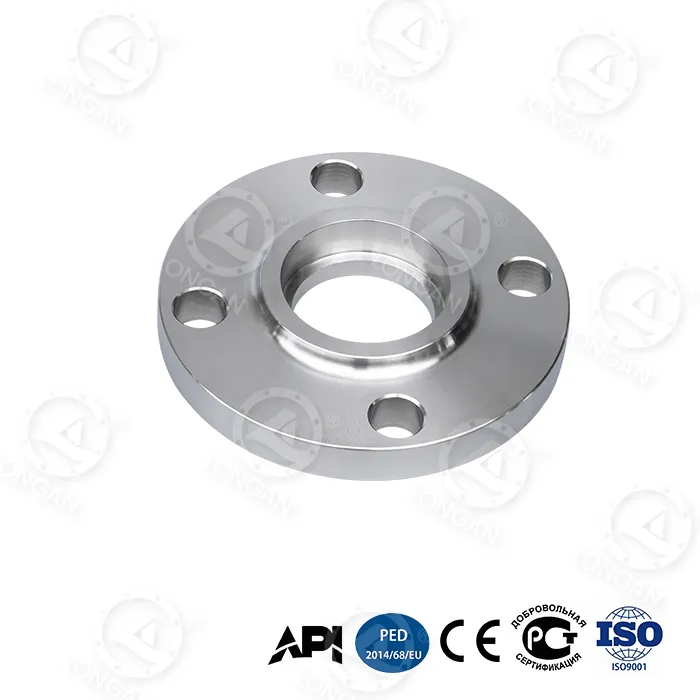

A flangia della presa, nota anche come flangia a saldare, è un tipo di flangia per tubi progettata con una presa incassata che consente l'inserimento del tubo prima che venga effettuata la saldatura d'angolo attorno al bordo esterno. A differenza delle flange slip-on, il tubo non passa attraverso il foro della flangia; si ferma invece all'interno della presa, creando un giunto compatto e sicuro.
Le flange per prese vengono utilizzate principalmente perdimensioni nominali ridotte dei tubi, tipicamente NPS da ½″ a 3″, dove alta pressione, le alte temperature e le limitazioni di spazio richiedono un'integrità congiunta superiore.
Puoi esplorare le specifiche dettagliate del prodotto direttamente daPagina di produzione della flangia presa di Longan, che delinea le opzioni dei materiali, le classi di pressione e la precisione di lavorazione.
Il principio di progettazione alla base di una flangia a presa è semplice ma efficace: limita il movimento del tubo e concentra lo stress di saldatura all'esterno minimizza il rischio di difetti di saldatura interni.
Il tubo viene inserito nel bicchiere fino a raggiungere la spalla, quindi arretrato leggermente (tipicamente 1,6 mm) per consentire per dilatazione termica. Esternamente viene applicata una saldatura d'angolo che fissa saldamente il tubo al corpo flangia.
Questo design elimina la necessità di saldature di testa a piena penetrazione, riducendo i tempi di saldatura mantenendo la resistenza meccanica.
Le flange della presa sono ampiamente adottate nei sistemi ad alta pressione grazie ai seguenti vantaggi:
Le industrie che fanno molto affidamento sulle flange di presa includono:
| Materiale | Standard | Applicazione tipica |
|---|---|---|
| Acciaio al carbonio | ASTM A105 | Condotte generali ad alta pressione |
| Acciaio inossidabile | ASTM A182 F304/F316 | Sistemi corrosivi e igienici |
| Acciaio legato | ASTM A182 F11/F22 | Servizi ad alta temperatura |
Longan offre la completa tracciabilità dei materiali e test PMI per garantire che ogni flangia di presa soddisfi le specifiche del progetto.
Le flange presa sono prodotte secondo i principali standard globali:
Le classi di pressione variano tipicamente dalla Classe 150 alla Classe 2500, rendendo le flange di presa adatte a condizioni operative estreme.
| Tipo di flangia | Forza | Intervallo di dimensioni tipico | Caso d'uso |
|---|---|---|---|
| Flangia della presa | Alto | Diametro piccolo | Sistemi ad alta pressione e compatti |
| Flangia scorrevole | Medio | Largo | Pressione da bassa a media |
| Flangia del collo saldata | Molto alto | Tutte le taglie | Sistemi di stress critici |
A Longan, le flange per prese vengono prodotte utilizzando la lavorazione CNC, un rigoroso controllo dimensionale e la piena conformità con standard internazionali. Ogni lotto viene sottoposto a ispezione visiva, test meccanici e verifica del trattamento superficiale.
Questa disciplina di produzione garantisce che ogni flangia presa consegnata funzioni in modo affidabile in ambienti difficili.
Sì, se saldate e installate correttamente, le flange a presa funzionano bene in condizioni di pressione ciclica.
I diametri maggiori aumentano la concentrazione delle sollecitazioni e la difficoltà di saldatura, rendendo più pratici altri tipi di flangia.
Assolutamente. Le opzioni in acciaio inossidabile e leghe offrono un'eccellente resistenza alla corrosione.
La scelta della giusta flangia per presa non è solo una questione di specifiche: riguarda la sicurezza del sistema a lungo termine, le prestazioni e l'efficienza dei costi. Con una comprovata esperienza nella produzione e un supporto globale ai progetti, Longan è pronta ad aiutarvi a selezionare la soluzione più affidabile per la vostra applicazione.
Se stai pianificando un nuovo progetto o hai bisogno di supporto tecnico,contattacioggi per discutere i requisiti della flangia della presa con il nostro team di ingegneri.
