Long Flange con collo saldato (flange LWN)sono componenti appositamente progettati per sistemi di tubazioni ad alta pressione, alta temperatura e servizi critici. Dotate di un mozzo conico esteso, queste flange forniscono una distribuzione superiore delle sollecitazioni, una migliore resistenza alla fatica e una maggiore integrità strutturale rispetto alle flange con collo di saldatura standard. Questo articolo esplora cosa sono le flange a collo di saldatura lungo, come funzionano, i loro standard di produzione, le opzioni dei materiali, le applicazioni chiave e perché sono essenziali in settori esigenti come petrolio e gas, petrolchimico e produzione di energia.

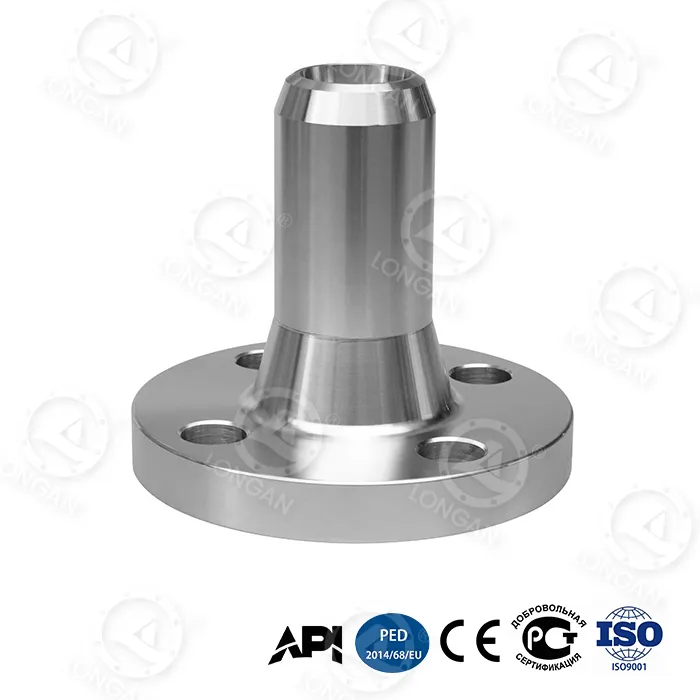

A Flangia con collo di saldatura lungoè un tipo di flangia weld neck caratterizzata da un collo esteso (mozzo) che si rastrema gradualmente dalla flangia rivolta verso il basso fino allo spessore della parete del tubo. Questa lunghezza estesa del mozzo fornisce una transizione graduale, riducendo al minimo la concentrazione di sollecitazioni sul giunto saldato.
A differenza delle flange a collo di saldatura standard, le flange a collo di saldatura lungo sono generalmente progettate e lavorate su misura per soddisfare requisiti specifici delle tubazioni. Sono ampiamente utilizzati in condizioni di servizio severe in cui la sicurezza, l'affidabilità e le prestazioni a lungo termine sono fondamentali.
I sistemi di tubazioni ad alta pressione sono soggetti a forze interne estreme, fluttuazioni di temperatura e stress meccanico. Le flange con collo di saldatura lungo svolgono un ruolo fondamentale nel mitigare questi rischi.
In settori quali le piattaforme petrolifere offshore e le centrali nucleari, il fallimento non è un'opzione, rendendo le flange a collo di saldatura lungo una scelta preferita.
| Caratteristica | Flangia con collo di saldatura lungo | Flangia standard con collo saldato |
|---|---|---|
| Lunghezza del mozzo | Esteso | Standard |
| Distribuzione dello stress | Eccellente | Moderare |
| Resistenza alla fatica | Alto | Inferiore |
| Applicazione tipica | Sistemi ad alta pressione e critici | Sistemi di tubazioni generali |
Le flange con collo di saldatura lungo vengono generalmente prodotte mediante forgiatura, seguita da lavorazione meccanica di precisione. Il processo include:
Ai produttori piaceLonganimplementare rigorosi sistemi di controllo qualità per garantire la conformità agli standard internazionali.
| Materiale | Standard | Uso tipico |
|---|---|---|
| Acciaio al carbonio | ASTM A105 | Petrolio e gas, servizi generali |
| Acciaio a bassa lega | ASTM A182 F11/F22 | Servizio ad alta temperatura |
| Acciaio inossidabile | ASTM A182 F304/F316 | Ambienti corrosivi |
| Acciaio duplex | ASTM A182 F51/F53 | Offshore e marino |
Le flange a collo di saldatura lungo sono comunemente prodotte in conformità con:
Quando si seleziona un fornitore, considerare i seguenti fattori:
Longanè riconosciuta per la fornitura di flange a collo di saldatura lungo di alta qualità con tempi di consegna affidabili e rigorosi controlli di qualità.
Sono generalmente realizzati su misura ma progettati secondo gli standard ASME e ASTM.
Il mozzo esteso, il materiale aggiuntivo e la lavorazione comportano costi iniziali più elevati, ma offrono risparmi a lungo termine grazie all'affidabilità.
Sì, soprattutto se realizzati in acciaio inossidabile o leghe duplex.
Le ispezioni tipiche includono UT, RT, controlli dimensionali e test PMI.
Le flange a collo di saldatura lungo sono un componente essenziale nei sistemi di tubazioni critici e ad alta pressione. Il loro design superiore, la migliore distribuzione delle sollecitazioni e l'eccezionale durata li rendono la soluzione preferita per i settori in cui la sicurezza e le prestazioni non possono essere compromesse.
Se stai cercando flange a collo di saldatura lungo affidabili e di alta qualità supportate da competenze ingegneristiche,Longanè il tuo partner di fiducia.Contattacioggi per discutere i requisiti del tuo progetto e ricevere supporto tecnico professionale.
