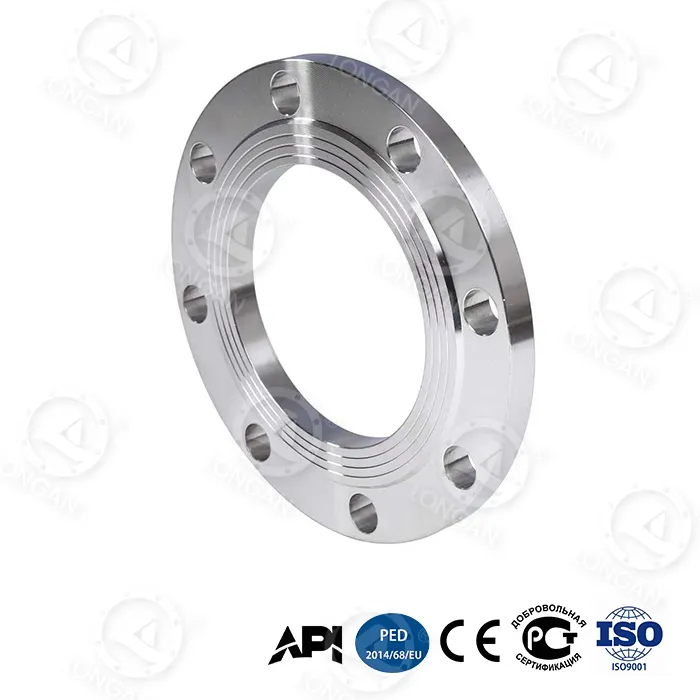

flangia faccia piana sme b16.5

Le flange convenzionali prodotte secondo le dimensioni ASME B16.5 hanno generalmente una pressione di scoppio non superiore a 15 MPa. La flangia a faccia piatta PMI B16.5 di Longan, pur mantenendo le interfacce di montaggio standard di Classe 150–2500 e la superficie di tenuta su tutta la faccia, raggiunge una maggiore resistenza alla pressione attraverso l'ottimizzazione strutturale interna: griglia bionica a nido d'ape (rigidità alla flessione aumentata del 65%), acciaio ad alto tenore di carbonio temprato tramite gradiente (energia di impatto 89 J a -70 ° C) e un anello di rinforzo in lega di titanio incorporato nel collo (resa 1.250 MPa). La pressione di scoppio misurata DN300 raggiunge 42MPa. Tutti i prodotti sono sottoposti a un controllo qualità del processo completo presso lo stabilimento interno di Longan e hanno ottenuto la certificazione API 6A PSL 3G.

Tipo di prodotto e applicazione

La flangia a faccia piatta sme b16.5 è una flangia con superficie di tenuta a faccia intera (FF) prodotta secondo lo standard ASME B16.5. Viene utilizzato nei sistemi di tubazioni che richiedono connessioni con guarnizioni a pieno contatto ed è adatto per tubazioni di grande diametro a bassa pressione, connessioni con flangia in ghisa e applicazioni che richiedono una distribuzione uniforme dello stress della guarnizione. Attraverso le strutture di rinforzo interne, questo prodotto può essere utilizzato anche in scenari di pressione ultraelevata (come gli scarichi delle pompe di fratturazione del gas di scisto e le apparecchiature per le teste dei pozzi di perforazione in acque profonde), pur mantenendo le dimensioni di interfaccia standard per l'intercambiabilità con le flange convenzionali nelle condutture esistenti.

Punti di forza fondamentali

1. Interfaccia standard, cuscinetto a pressione più elevata:Conforme alle dimensioni di montaggio ASME B16.5, pressione di scoppio misurata DN300 42MPa, superiore rispetto alle flange standard convenzionali (≤15MPa).
2. Aumento del 65% della resistenza alla flessione:La struttura bionica a nido d'ape migliora la rigidità della flangia, adatta ad ambienti vibranti o di assestamento di fondazioni.
3. Indicazione visiva dell'usura e mantenimento del precarico:Sulla superficie sigillante è incorporato uno strato indicatore di nano-zirconia, che cambia colore quando lo spessore è inferiore a 0,1 mm. Il design a doppio foro conico limita l'attenuazione del precarico con una fluttuazione di pressione di 35 MPa a ≤5% (struttura convenzionale ≥20%).
4. Prestazioni in ambienti estremi:-70°C energia d'impatto 89J; Tasso di corrosione equivalente in acque profonde a 5.000 m: 0,03 mm/anno; profondità del danno sulla superficie di tenuta ≤8μm dopo abrasione da sabbia e polvere a 120 m/s.
5. Costo dell’intero ciclo di vita:Costo totale in 30 anni $ 6.200 (convenzionale $ 18.500); frequenza di manutenzione annuale 0,7 volte (convenzionale 3,2 volte); tempo di sostituzione singola 2,5 ore (convenzionale 8 ore).

Specifiche tecniche

Articolo	Parametro
Base standard	ASME B16.5 (dimensioni, tolleranze, valori pressione-temperatura)
Tipo di faccia di tenuta	Integrale (FF)
Classe di pressione	Classe 150, 300, 400, 600, 900, 1500, 2500
Intervallo di dimensioni	pollici da 1/2" a 24"
Materiale	Acciaio ad alto tenore di carbonio temprato in gradiente (acciaio inossidabile personalizzabile)
Rinforzo interno	Anello di rinforzo in lega di titanio (resa 1.250 MPa), nervature radiali (concentrazione di sollecitazioni ridotta del 48%)
Pressione di scoppio DN300	42MPa (convenzionale ≤15MPa)
Vita a fatica ciclica	20.000 cicli a 35 MPa (5.000 cicli convenzionali a 25 MPa)
Deformazione assiale @35MPa	0,6 mm (convenzionale 1,8 mm)
Tasso di perdite di tenuta (disallineamento di 15°)	≤10⁻⁵ mbar·L/s (convenzionale >10⁻³)
Impatto a bassa temperatura (-70°C)	89J (norma nazionale ≥34J)
Corrosione in acque profonde (5.000 m)	0,03 mm/anno (equivalente a 30 anni)
Abrasione di sabbia e polvere (120 m/s)	Profondità del danno sulla superficie sigillante ≤8μm (10.000 ore)
Funzionalità ausiliarie	Strato indicatore di usura in nano-zirconia, fori per bulloni a doppio cono

Certificazione e garanzia di qualità

● API 6A PSL 3G:Applicabile a scenari di pressione ultraelevata con fluidi gassosi, che richiedono test pneumatici (1,5 volte la pressione nominale) e test non distruttivi e tracciabilità dei materiali più rigorosi.
● Controllo di qualità in fabbrica:Lo stabilimento interno di Longan implementa la gestione della qualità dell'intero processo, dall'ispezione in entrata delle materie prime (analisi spettrale, campionamento meccanico) all'uscita del prodotto finito (ispezione dimensionale al 100%, test con particelle magnetiche al 10%, campionamento della pressione di scoppio in batch).
● Tracciabilità:Ogni flangia viene fornita con certificati dei materiali tracciabili, registrazioni delle curve di trattamento termico, rapporti di ispezione dimensionale e rapporti di test idrostatici/pneumatici, disponibili online tramite numero di serie.

Punti salienti della differenziazione

Rispetto ad altre flange a faccia intera ASME B16.5 presenti sul mercato, la flangia a faccia piatta sme b16.5 di Longan presenta:

●Raggiunge una pressione di scoppio più elevata (42 MPa) entro le dimensioni standard senza aumentare lo spessore della flangia o modificare la disposizione dei fori dei bulloni.
●Integra l'anello di rinforzo del collo in lega di titanio e il processo di tempra gradiente, bilanciando la capacità di carico e la tenacità a bassa temperatura.
●Superficie di tenuta incorporata con strato indicatore di usura per l'ispezione visiva delle condizioni di tenuta.
●Mantiene il tasso di perdita di tenuta ≤10⁻⁵ mbar·L/s in condizioni di disallineamento di 15°.

Personalizzazione e processo

Opzioni di personalizzazione:

●Dimensioni non standard e pressioni speciali (disegni o requisiti tecnici richiesti)
●Diversi materiali: acciaio inossidabile 304/316L, acciaio inossidabile duplex, ecc.
●Etichettatura privata: marcatura laser, packaging personalizzato

Flusso del processo principale:

1.Forgiatura: forgiatura di precisione utilizzando materie prime di alta qualità del Tsingshan Holding Group.
2.Tempra graduale: raffreddamento controllato per formare una superficie ad alta durezza e un nucleo ad alta tenacità.
3.Lavorazione struttura a nido d'ape: lavorazione CNC di griglie esagonali interne.
4.Press-fitting dell'anello in titanio: adattamento con interferenza per garantire l'assenza di movimenti relativi tra l'anello e il materiale di base.
5.Finitura della faccia di tenuta: tornitura CNC, rugosità superficiale Ra ≤3,2μm.
6.Ispezione e test completi: campionamento dimensionale, particelle magnetiche, idrostatico/pneumatico, burst.

Supporto per campioni e test

● Campioni gratuiti:Gli acquirenti internazionali possono richiedere un campione gratuito (tassa del campione rimborsabile, spese di spedizione a carico dell'acquirente) per i test di installazione e la verifica delle prestazioni.
● Test con presenza in loco:La fabbrica è dotata di una macchina per prove di pressione da 3000 tonnellate, banco di prova di fatica ciclica, tester di impatto a bassa temperatura -80°C e camera di simulazione della corrosione in acque profonde. I clienti possono assistere a test di scoppio, fatica o ambienti estremi sul posto.
● Test di terze parti:SGS, BV, TÜV possono essere incaricati di prove di composizione chimica, proprietà meccaniche, test non distruttivi e prove di pressione; i rapporti vengono consegnati insieme alla merce.
● Periodo di garanzia:18 mesi (dalla data di spedizione), sostituzione gratuita per difetti di fabbricazione.

Confronto delle prestazioni: requisiti standard e Longan misurati

Articolo	Requisiti standard ASME B16.5/flangia convenzionale	Flangia faccia piatta Longan sme b16.5	Confronto
Pressione di scoppio DN300	≤15 MPa	42MPa	Superiore a quello convenzionale
Vita a fatica ciclica	5.000 cicli a 25 MPa	20.000 cicli a 35 MPa	Vita più lunga
Deformazione assiale @35MPa	1,8 mm	0,6 mm	Meno deformazione
Tasso di perdita di disallineamento di 15°	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Perdite inferiori
-70°C energia d'impatto	≥34J (standard nazionale)	89J	Maggiore tenacità
Tasso di corrosione in acque profonde a 30 anni	ca. 0,5 mm/anno (acciaio al carbonio)	0,03 mm/anno	Corrosione più lenta

Precauzioni per l'installazione

La flangia a faccia piatta SME B16.5 ha un design della superficie di tenuta su tutta la faccia. Una corretta installazione è fondamentale per garantire le prestazioni di tenuta. Si prega di osservare i seguenti punti:

1. Selezione della guarnizione:È necessario utilizzare una guarnizione integrale che copra l'intera superficie di tenuta della flangia e sia dotata di fori per bulloni. Non utilizzare guarnizioni a faccia rialzata o guarnizioni RF standard.
2. Abbinamento della flangia:Le flange a tutta superficie non devono essere imbullonate direttamente alle flange a faccia rialzata. Se la tubazione contiene flange a faccia rialzata, queste devono essere sostituite con flange o adattatori a faccia intera.
3. Serraggio dei bulloni:Con il design del foro del bullone a doppio cono, si consiglia una chiave dinamometrica idraulica per un precarico uniforme a tre fasi. Il precarico target viene calcolato in base alla pressione nominale e alle specifiche dei bulloni; fare riferimento allo standard ASME PCC-1 o consultare il team tecnico Longan.
4. Sequenza di precarico:Pre-serrare tutti i bulloni al 30% della coppia prevista, poi al 70% e infine al 100%. Stringere nuovamente dopo 24 ore di funzionamento.
5. Sigillatura della protezione del viso:Ispezionare la superficie di tenuta per eventuali graffi o corpi estranei prima dell'installazione. Lo strato indicatore di usura in nano-zirconia è un sottile strato incorporato; non pulire con raschietti metallici durante l'installazione.
6. Allineamento dei fori dei bulloni:Il design a doppio foro conico favorisce l'autoallineamento, ma prima dell'installazione verificare che i fori dei bulloni di entrambe le flange siano allineati con una deviazione di 1 mm.
7. Allineamento dei tubi:Sebbene le flange a tutta superficie abbiano una certa tolleranza al disallineamento, si consiglia di controllare l'errore di allineamento del tubo entro 2 mm/m per garantire la durata della tenuta.

Domande frequenti

D: Qual è la differenza rispetto a una flangia ASME B16.5 convenzionale?
R: Entrambi hanno dimensioni e interfacce identiche e sono direttamente intercambiabili. Il prodotto di Longan aggiunge internamente una struttura a nido d'ape, un gradiente di tempra e un anello in lega di titanio, ottenendo una pressione di scoppio misurata (42 MPa) superiore al requisito standard (≤15 MPa).

D: Per quali livelli di pressione è adatto?
R: Le dimensioni esterne sono conformi alle dimensioni di montaggio dalla Classe 150 alla Classe 2500 e la pressione di scoppio misurata è superiore ai requisiti standard per i valori nominali corrispondenti. Adatto per gas di scisto e progetti in acque profonde che richiedono un margine di sicurezza più elevato rispetto alle flange standard.

D: Cosa è necessario notare durante l'installazione?
R: Deve utilizzare una guarnizione su tutta la superficie e non deve essere imbullonata direttamente a una flangia a faccia rialzata. Si consiglia di utilizzare i fori dei bulloni a doppio cono con una chiave dinamometrica seguendo uno schema a croce in tre passaggi e di serrarli nuovamente dopo 24 ore di funzionamento. Consultare le "Precauzioni per l'installazione" qui sopra per i passaggi dettagliati.

D: Come si possono verificare le prestazioni di pressione?
R: Longan invita i clienti ad assistere a prove di fatica ciclica o di scoppio in fabbrica. I record dei test per ciascun lotto vengono conservati e possono essere interrogati in base al numero di serie. Possono essere organizzati anche test di terze parti da parte di SGS, BV, ecc.

Riepilogo:La flangia a faccia piatta PMI B16.5 di Longan segue il sistema di dimensioni dello standard internazionale ASME B16.5 e adotta la struttura a nido d'ape bionica, il processo di tempra gradiente e l'anello di rinforzo in lega di titanio incorporato. Pressione di scoppio misurata DN300 42MPa, impatto a -70°C 89J, tasso di corrosione in acque profonde a 30 anni 0,03 mm/anno. Certificazione API 6A PSL 3G superata, adatta per l'estrazione di gas di scisto, perforazione in acque profonde e sistemi di condutture ad altissima pressione. Invia le tue richieste per ottenere campioni gratuiti e consulenza tecnica.
