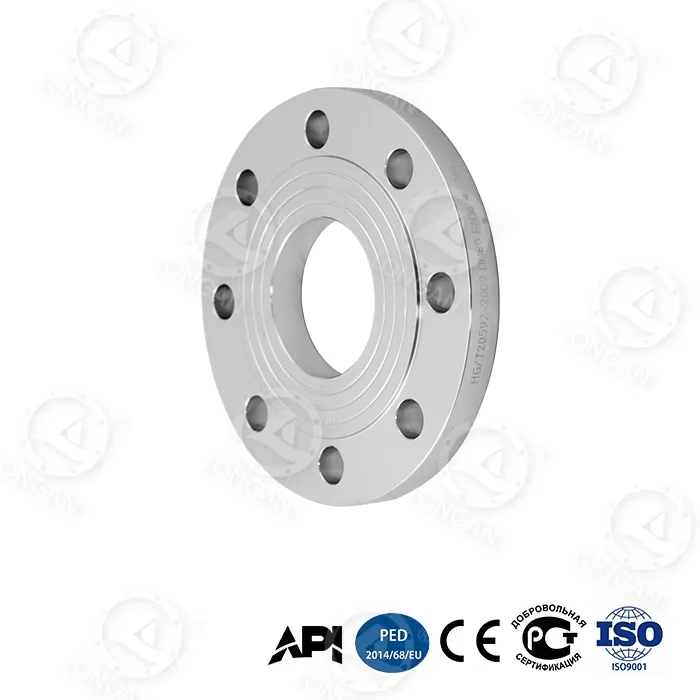

Flangia a faccia rialzata per saldatura piatta

Presentazione del valore ingegneristico

Indice dei parametri

Rugosità superficiale Ra ≤ 3,2μm (finitura della superficie di sigillatura)

Risparmio di peso della flangia in acciaio al carbonio più leggera del 35% rispetto alla flangia del collo (confronto DN300)

Vita a fatica >10.000 cicli di pressione (MSS SP-44)

Tolleranza alla corrosione ≥3mm (versione personalizzata chimica)

Vantaggi principali del prodotto

1. Compatibilità completa del sistema

Standard internazionali per le flange a faccia rialzata con saldatura piatta:

ASME B16.5 (standard americano) | Serie PN (DIN) | JIS 10K/20K (standard giapponese)

Gamma di diametri: DN15~DN600 (1/2"~24")

Sostituzione perfetta per progetti globali

2. Efficienza dell'installazione

Design più sottile del giunto saldato: angolo della scanalatura 37,5°±2,5° (flangia tradizionale VS 45°)

Tolleranza foro bullone: ​​±1 mm (ISO 5210)

La velocità di attracco della pipeline è aumentata del 40%

3. Affidabilità della tenuta

Altezza della sporgenza della flangia rialzata con saldatura piatta: 3,2 mm (1/8 di pollice) standard (ASME B16.5)

Probabilità di cedimento della tenuta: <0,01% (con guarnizioni dello stesso grado)

Garanzia di perdite zero in condizioni di alta pressione

4. Capacità di carico della pressione

Classe 150: fino a 19,6 bar a 38°C

Classe 300: fino a 51,1 bar a 38°C

Adattabilità alle basse temperature: da -196°C a +538°C (materiale ASTM A105)

Copertura delle condizioni estreme nell'industria energetica/chimica

Avvia una richiesta per ottenere la tua soluzione!
