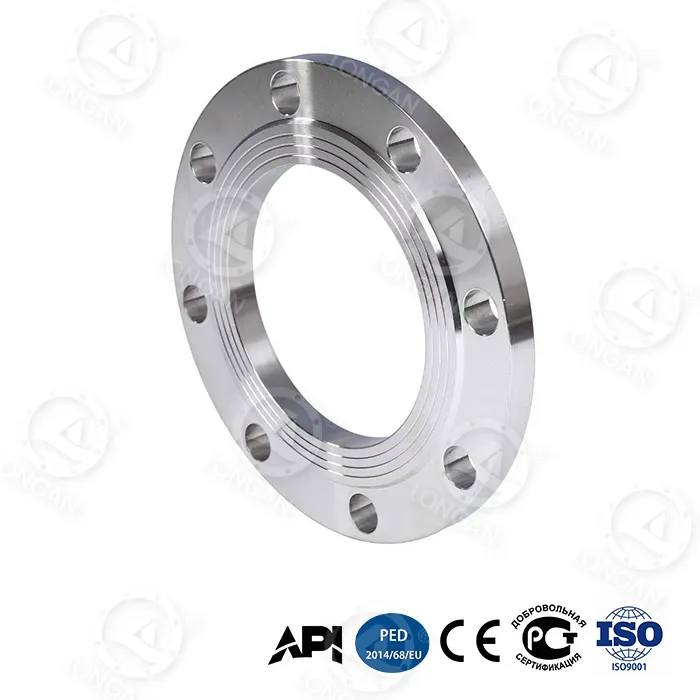

Essendo una flangia di tipo slip-on, la flangia slip-on piatta è collegata al tubo tramite due saldature d'angolo durante l'installazione: una sul retro della flangia e una all'interno del foro del tubo. Rispetto alle tradizionali flange weld neck, questo design presenta i seguenti vantaggi significativi:
1.Difficoltà di installazione inferiore:Non è richiesto un allineamento preciso dei tubi, il che consente alcuni errori di installazione e riduce i requisiti di costruzione in loco.
2.Operazione di saldatura conveniente:Le saldature d'angolo sono più facili da eseguire rispetto alle saldature di testa a piena penetrazione, particolarmente adatte per spazi ristretti in cantiere.
3.Velocità di sostituzione rapida:Il tempo di sostituzione singola è ridotto da 8 ore per le flange tradizionali a 2,5 ore, riducendo efficacemente i tempi di inattività del sistema di tubazioni per la manutenzione.
Questa struttura slip-on, combinata con l'esclusivo design leggero a nido d'ape bionico di Longan, riduce ulteriormente il peso complessivo della flangia e migliora l'efficienza dell'installazione.
| Indicatore di prestazione | Flangia tradizionale in acciaio forgiato | flangia piatta a scorrimento | Miglioramento |
|---|---|---|---|
| Pressione di scoppio (DN300) | ≤15 MPa | 42MPa | ↑180% |
| Vita a fatica ciclica (35MPa) | Non realizzabile | 20.000 cicli | — |
| Deformazione assiale (35MPa) | 1,8 mm | 0,6 mm | ↓67% |
| Energia d'impatto a -70°C | ≥34J (standard nazionale) | 89J | ↑162% |
| Tasso di corrosione in acque profonde a 30 anni | ca. 0,5 mm/anno | 0,03 mm/anno | ↓94% |
Questo prodotto supera completamente le flange tradizionali in termini di resistenza alla pressione e adattabilità ambientale. L'innovazione principale risiede nell'anello di rinforzo in lega di titanio integrato nel collo della flangia, con un carico di snervamento fino a 1.250 MPa, creando la possibilità di applicazioni ad altissima pressione per le flange slip-on.
Negli attuali sistemi di tubazioni, fattori quali l'espansione/contrazione termica e l'assestamento delle fondazioni spesso causano il disallineamento della superficie della flangia. In condizioni di carico eccentrico con un disallineamento della tubazione di 15°, il tasso di perdita di tenuta delle flange tradizionali è >10⁻³ mbar·L/s, mentre la flangia piatta slip on di Longan mantiene un tasso di perdita di tenuta di ≤10⁻⁵ mbar·L/s, migliorando l'affidabilità della tenuta di due ordini di grandezza.
Due innovazioni strutturali raggiungono queste prestazioni:
● Design della nervatura di rinforzo radiale:Le nervature radiali di rinforzo aggiunte sul retro della flangia riducono la concentrazione locale delle sollecitazioni del 48%, rendendo la distribuzione delle sollecitazioni più uniforme in condizioni di scarico.
● Struttura a nido d'ape ad alta rigidità:Lo strato centrale a nido d'ape bionico fornisce un'eccellente rigidità alla flessione, resistendo alla deformazione della faccia della flangia.
Inoltre, nel test di vibrazione della banda di frequenza 50-200 Hz standard ISO 10816-3, il tasso di attenuazione dell'ampiezza raggiunge il 92%, risolvendo efficacemente il problema dell'attenuazione del precarico dei bulloni in condizioni di pulsazione ad alta pressione.
la flangia piatta a scorrimento integra due tecnologie intelligenti per aiutare gli utenti a rilevare tempestivamente potenziali problemi:
● Strato indicatore di usura in nano-zirconia:Questo materiale è incorporato nella superficie di tenuta. Quando lo spessore è inferiore a 0,1 mm, un cambiamento di colore visibile fornisce un avviso, consentendo di valutare lo stato della sigillatura senza attrezzature professionali.
● Bloccaggio del precarico del foro del bullone a doppio cono:Con una fluttuazione di pressione di 35 MPa, l'attenuazione del precarico delle strutture tradizionali è ≥20%, mentre questo design controlla l'attenuazione del precarico entro ≤5%, garantendo l'affidabilità della connessione a lungo termine.
Verifica delle prestazioni in ambienti estremi (tutti i dati provenienti da test effettivi):
● Impatto a bassa temperatura (-70°C):Energia d'impatto Charpy di 89J (standard nazionale ≥34J), adatta per condotte polari e trasporto di GNL.
● Corrosione in acque profonde (5.000 metri):Secondo lo standard ASTM G111-97, il tasso di corrosione equivalente a 30 anni è di soli 0,03 mm/anno, soddisfacendo i requisiti del ciclo di vita completo per l'ingegneria delle acque profonde.
● Abrasione di sabbia e polvere (120 m/s):Secondo lo standard ISO 5890:2012, dopo 10.000 ore di impatto continuo, la profondità del danno sulla superficie sigillante è ≤8μm, adatta per aree desertiche o piattaforme offshore con venti carichi di sabbia ad alta velocità.
la flangia piatta a scorrimento è prodotta rigorosamente in conformità con lo standard ASME B16.5, con valori di pressione che vanno dalla Classe 150 alla Classe 1500 e una gamma di dimensioni da NPS 1/2 pollice a 24 pollici. Il materiale è acciaio ad alto tenore di carbonio temprato in gradiente, combinato con un design della nervatura di rinforzo radiale e un anello di rinforzo in lega di titanio incorporato.
Secondo la specifica ASME B16.5, la misurazione dello spessore per le flange di Classe 150 e Classe 300 non include l'altezza della faccia rialzata. Questo prodotto adotta un design della superficie di tenuta su tutta la superficie (FF) e deve essere utilizzato con una guarnizione su tutta la superficie. È importante notare che una flangia a faccia intera non deve essere imbullonata direttamente a una flangia a faccia rialzata; deve essere sostituita con una guarnizione integrale o un adattatore.
● Acciaio ad alto tenore di carbonio temprato in gradiente:La tradizionale tempra completa delle flange provoca eccessive differenze di durezza tra la superficie e il nucleo, soggette a fessurazioni. La tecnologia di tempra gradiente controlla con precisione la velocità di riscaldamento e raffreddamento, creando una distribuzione graduale della durezza dall'esterno all'interno: elevata durezza superficiale per resistenza all'usura, elevata tenacità del nucleo per resistenza agli urti. Ciò consente alla flangia di mantenere una resistenza agli urti di 89J a -70°C.
● Struttura a nido d'ape bionica:Ispirandosi alla geometria esagonale degli alveari, questa struttura aumenta significativamente la rigidità alla flessione senza aumentare il peso. L'analisi agli elementi finiti verifica che la resistenza alla flessione di questa struttura è superiore del 65% rispetto ad una flangia solida di pari peso.
● Anello di rinforzo in lega di titanio incorporato:Un anello in lega di titanio Ti-6Al-4V è preposizionato sul collo della flangia, la posizione più soggetta alla concentrazione delle sollecitazioni. Questa lega ha un carico di snervamento pari a 1.250 MPa e una densità pari solo al 60% rispetto a quella dell'acciaio. L'anello è fissato al materiale di base tramite accoppiamento con interferenza, limitando efficacemente la deformazione plastica del collo e aumentando la pressione di scoppio della flangia DN300 dal tradizionale ≤15MPa a 42MPa.
La fabbrica interna di Longan si trova a Longwan, Wenzhou. Sfruttando la fornitura di materie prime di alta qualità da parte di Tsingshan Holding Group, combinata con le proprie capacità di forgiatura, trattamento termico e lavorazione meccanica, ha formato una catena di produzione completa. Ogni flangia piatta viene fornita con certificati dei materiali tracciabili, registrazioni delle curve di trattamento termico, rapporti di ispezione dimensionale e rapporti di test idrostatici/pneumatici.
Punti chiave del controllo qualità:
1.Ispezione in ingresso delle materie prime: analisi spettrale, campionamento delle proprietà meccaniche.
2.Controllo del processo: monitoraggio in tempo reale delle curve di temperatura del forno di trattamento termico, registrazione automatica dei parametri del processo di tempra in gradiente.
3.Ispezione del prodotto finito: ispezione dimensionale al 100%, test con particelle magnetiche al 10%, campionamento in lotti per pressione di scoppio o durata a fatica ciclica.
4.Testimonianza di terze parti: su richiesta del cliente è possibile organizzare test di testimonianza in loco da parte di SGS, BV o altre agenzie.
Gli acquirenti internazionali possono verificare l'avanzamento della produzione e testare i dati online utilizzando il numero dell'ordine.
● Stazione di fratturazione dei giacimenti di gas di scisto del Medio Oriente:Sono stati utilizzati 120 set di flange slip-on piatte DN300 Classe 1500. Dopo 18 mesi di funzionamento continuo, non si sono verificate perdite dalle guarnizioni e la frequenza di manutenzione è stata pari a zero.
● Piattaforma di perforazione in acque profonde del Mar Cinese Meridionale:Profondità dell'acqua 2.800 metri. La flangia è stata utilizzata per collegare il gruppo di prevenzione dello scoppio. Dopo 30 mesi di ispezione della corrosione, la superficie di tenuta non ha mostrato danni evidenti e il tasso di corrosione misurato è stato di 0,028 mm/anno.
● Gasdotto russo nell'Artico:Temperatura ambiente -55°C, valore della prova di impatto 82J, conforme ai requisiti di progettazione. Sono stati forniti oltre 500 pezzi.
D: Per quali valori di pressione è adatto?
R: Questa flangia piatta è adatta per pressioni nominali dalla Classe 150 alla Classe 1500. I dati misurati mostrano che la dimensione DN300 funziona in modo eccellente ad una pressione di scoppio di 42 MPa, superando di gran lunga i requisiti standard nazionali. È particolarmente adatto per pressioni ultra elevate e condizioni difficili come pompe di fratturazione del gas di scisto, piattaforme di perforazione in acque profonde, condotte di trasporto di gas naturale ad altissima pressione e ambienti polari.
D: Qual è la differenza principale tra questa e una flangia Weld Neck?
R: Una flangia slip-on utilizza due saldature d'angolo per collegare il tubo (una sul retro e una all'interno del foro), con requisiti di installazione relativamente rilassati. Una flangia del collo di saldatura utilizza una singola saldatura di testa a piena penetrazione, che richiede un allineamento più rigoroso. Tuttavia, nel prodotto con flangia slip-on di Longan, grazie al design della struttura a nido d'ape bionica e all'anello di rinforzo in lega di titanio integrato, le prestazioni di carico della pressione non sono inferiori a quelle delle tradizionali flange a collo di saldatura.
D: Come si comporta in ambienti a bassa temperatura?
R: In condizioni di temperatura ultra-bassa di -70°C, l'energia d'impatto Charpy del prodotto raggiunge 89J, molto superiore al requisito standard nazionale di ≥34J. Ciò è dovuto all'eccellente tenacità alle basse temperature del materiale in acciaio ad alto tenore di carbonio temprato tramite gradiente, che lo rende adatto per l'ingegneria di condutture polari e per i sistemi di trasporto di gas naturale a bassa temperatura.
D: Quali sono la capacità di fornitura e le opzioni di personalizzazione di Longan?
R: Longan dispone di uno stabilimento interno e di un sistema di produzione completo, che supporta la personalizzazione delle dimensioni, l'etichettatura privata e la produzione in serie. Viene implementata una rigorosa gestione della qualità dalla selezione delle materie prime all'ispezione del prodotto finito. Gli acquirenti internazionali possono inviare requisiti per ottenere campioni gratuiti. L'azienda si trova al numero 620 di Mingzhu Road, Yongxing Street, distretto di Longwan, città di Wenzhou, provincia di Zhejiang, sfruttando i vantaggi geografici di Wenzhou e la fornitura di materie prime del Tsingshan Holding Group per formare un sistema completo di produzione e fornitura.
D: Come è possibile verificare le prestazioni effettive?
R: Longan accoglie i clienti o gli enti di ispezione di terze parti per assistere ai test delle prestazioni in fabbrica. La fabbrica è dotata di una macchina per prove di pressione da 3.000 tonnellate, un banco per prove di fatica ciclica, un tester per impatto a bassa temperatura -80°C e una camera di simulazione della corrosione ad alta pressione in acque profonde. I clienti possono richiedere prove di pressione di scoppio, prove di fatica ciclica o prove in ambienti estremi sui campioni; i rapporti di prova vengono rilasciati da un laboratorio interno abilitato CNAS.
