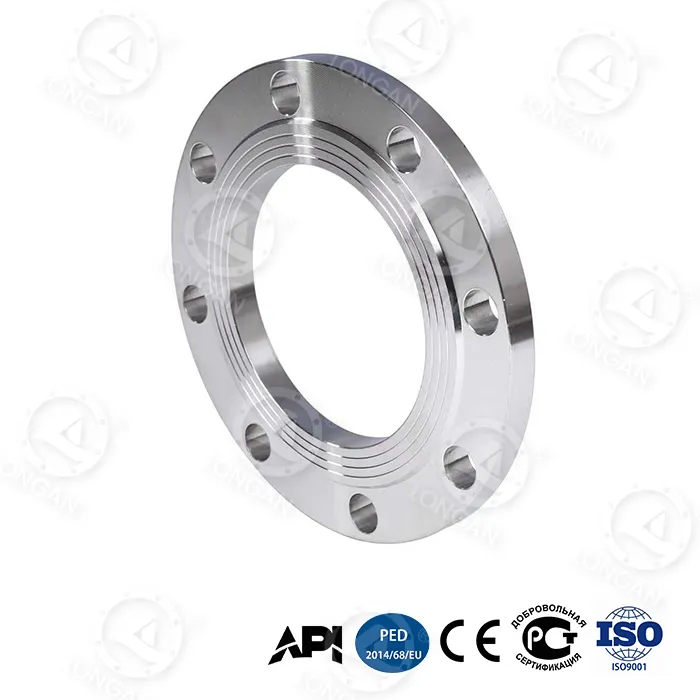

flangia piana rialzata

Non dovrai più preoccuparti delle discrepanze delle guarnizioni nei retrofit delle tubazioni o nei sistemi a flange miste. La flangia piatta a faccia rialzata di Longan combina un anello esterno su tutta la superficie con una zona di tenuta centrale leggermente rialzata, in modo da poter utilizzare guarnizioni FF o RF senza modificare le tubazioni. Prodotta nello stabilimento Longan di Wenzhou sotto un rigoroso controllo di qualità, questa flangia utilizza acciaio ad alto tenore di carbonio temprato in gradiente e un nucleo a nido d'ape bionico per raggiungere una pressione di scoppio di 42 MPa a DN300 (280% superiore allo standard nazionale) e una resistenza alla flessione superiore del 65% rispetto alle flange convenzionali. Certificato API 6A PSL 3G.

Punti salienti del prodotto

● Design ibrido della faccia di tenuta:Questa è la caratteristica più distintiva della flangia piatta rialzata. L'area centrale della superficie di tenuta è leggermente rialzata (simile a RF), ma l'area esterna si estende fino ai fori dei bulloni (simile a FF). I vantaggi includono:1.Centraggio automatico della guarnizione per un'installazione più rapida;2.Distribuzione più uniforme dello stress da contatto di tenuta, evitando il sovraccarico dei bordi della RF tradizionale;3.Compatibile sia con guarnizioni a faccia intera che con guarnizioni a faccia rialzata, garantendo una sostituzione flessibile in loco.

● Aumento del 65% della resistenza alla flessione:La struttura bionica a nido d'ape rende la flangia più leggera e rigida, particolarmente adatta a sopportare i momenti flettenti della tubazione.

● Cuscinetto ad altissima pressione:La pressione di scoppio DN300 di 42MPa è 2,8 volte quella delle flange tradizionali (≤15MPa). La durata a fatica ciclica di 20.000 cicli a 35 MPa supera di gran lunga gli standard del settore.

● Tolleranza ambientale estrema:-70°C energia di impatto di 89 J, velocità di corrosione in acque profonde a 5.000 m di 0,03 mm/anno, abrasione di sabbia e polvere a 120 m/s ≤8μm.

● Sicurezza intelligente:Strato indicatore di usura in nano-zirconia (avviso di cambiamento di colore quando lo spessore è <0,1 mm) + foro per bullone a doppio cono (attenuazione del precarico ≤5%).

Processi del prodotto

● Lavorazione della superficie di tenuta:Viene utilizzata la tornitura di precisione CNC, con l'altezza sollevata che segue le dimensioni RF standard ASME B16.5 (da 1,6 mm a 6,4 mm per la Classe 150~1500), ma la radice sollevata passa dolcemente all'intera faccia della flangia. La rugosità superficiale Ra ≤3,2μm garantisce un buon contatto della guarnizione.

● Estinzione del gradiente:L'acciaio ad alto tenore di carbonio viene sottoposto a un raffreddamento controllato per formare una struttura graduata con durezza superficiale di 45-50 HRC e tenacità del nucleo ≥ 30 J (a -70°C).

● Struttura a nido d'ape:La griglia esagonale bionica all'interno del corpo della flangia, ottimizzata mediante l'analisi degli elementi finiti, fornisce una rigidità superiore del 65% a parità di peso.

● Anello di rinforzo in lega di titanio:Un anello Ti-6Al-4V (resistenza allo snervamento 1.250 MPa) è incorporato nel collo con accoppiamento a interferenza, prevenendo l'espansione del collo ad alta pressione.

● Controllo qualità:Ispezione dimensionale al 100%, test con particelle magnetiche al 10%, test di scoppio casuale per lotto. Vengono forniti certificati dei materiali tracciabili e curve di trattamento termico.

Scenari di utilizzo

Il design ibrido della faccia di tenuta della flangia piana a faccia rialzata lo rende particolarmente adatto ai seguenti scenari:

Scenario	Punto dolente con le flange tradizionali	Soluzione con questo prodotto
Ammodernamento di vecchie condutture	Il sistema originale può combinare flange FF e RF, guarnizioni non intercambiabili	La superficie di tenuta ibrida è compatibile con entrambi i tipi di guarnizione, non è necessaria alcuna modifica della tubazione
Mezzi gassosi ad alta pressione	Le guarnizioni della flangia RF possono estrudere sotto pulsazione di pressione	L'area piatta esterna fornisce un supporto aggiuntivo, impedendo lo scorrimento della guarnizione
Condotte a bassa pressione di grande diametro	Le flange FF richiedono guarnizioni a grandezza naturale, costo elevato	La parte rialzata consente l'utilizzo di guarnizioni RF standard, riducendo l'inventario dei pezzi di ricambio
Ambienti di acque profonde/polari	Perdite dalla singola faccia di tenuta dopo il ciclo termico	La sigillatura a doppia zona (rialzata + piatta) fornisce percorsi di sigillatura ridondanti

Aree di applicazione specifiche includono:

● Condutture di scarico delle pompe di fratturazione del gas di scisto(pressione pulsante 35-70 MPa)
● Collegamenti della testa pozzo della piattaforma di perforazione in acque profonde(5.000 m di profondità)
● Terminali di ricezione del GNL(-70°C bassa temperatura)
● Condutture offshore di mezzi acidi per alberi di Natale(H₂S/CO₂)

Servizio post-vendita

● Campioni gratuiti:Gli acquirenti internazionali possono richiedere un campione gratuito (tassa del campione rimborsabile, porto assegnato) per i test di installazione e la verifica della tenuta.

● Guida all'installazione:Vengono forniti manuali di installazione in cinese/inglese, inclusi i valori di coppia per diversi materiali di guarnizione (grafite, spirale avvolta, PTFE). È disponibile la guida video remota.

● Consulenza tecnica:Il team di ingegneri risponde alle domande sulla selezione e sull'abbinamento delle guarnizioni entro 4 ore.

● Tracciabilità della qualità:Ogni flangia ha un ID univoco e i rapporti di prova possono essere controllati sul sito ufficiale.

● Garanzia:18 mesi, sostituzione gratuita per difetti di fabbricazione.

● Test di terze parti:Su richiesta è possibile organizzare test di pressione in loco con presenza di SGS/BV.

Perché scegliere Longan

1. Design unico della faccia di tenuta:La maggior parte delle flange sul mercato sono FF pure o RF pure. La nostra flangia piana a faccia rialzata consente di ottenere sia l'uniformità di sollecitazione di FF che l'affidabilità di tenuta di RF senza modificare il tipo di guarnizione. È particolarmente adatto per progetti di retrofit in cui la tubazione originale può essere FF o RF: questo prodotto è compatibile con entrambi.

2. Vantaggio in termini di costi per l’intero ciclo di vita:Il costo totale in 30 anni è di soli 6.200 dollari, con un risparmio del 66% rispetto alle flange tradizionali che ammontano a 18.500 dollari. Il tempo di sostituzione singola è di 2,5 ore (tradizionali 8 ore), la frequenza di manutenzione annuale è di 0,7 volte (tradizionali 3,2 volte).

3. Certificazione completa:API 6A PSL 3G, adatto per scenari ad altissima pressione con gas H₂S e CO₂.

4. Dati reali verificabili:Tutti gli indicatori di prestazione sono disponibili per test in loco assistiti dal cliente. Vengono forniti campioni gratuiti.

5. Risposta rapida:Gli articoli standard vengono spediti entro 3 giorni, gli articoli personalizzati entro 15-30 giorni.

Riepilogo: La flangia piatta a faccia rialzata di Longan, con il suo design ibrido della faccia di tenuta, risolve i punti critici delle flange tradizionali in termini di compatibilità delle guarnizioni, distribuzione delle sollecitazioni e tenuta ad alta pressione. In combinazione con la struttura bionica a nido d'ape, l'estinzione graduale e l'anello di rinforzo in lega di titanio, la sua resistenza alla flessione, la pressione di scoppio e la durata alla fatica sono notevolmente migliorate. La certificazione API 6A PSL 3G e la riduzione del 66% dei costi dell'intero ciclo di vita in 30 anni lo rendono la scelta ideale per shale gas, ingegneria delle acque profonde e sistemi di condutture complessi. Invia le tue richieste per ottenere campioni gratuiti e soluzioni di tenuta professionali.

Domande frequenti

D: La flangia piatta rialzata può sostituire una flangia RF esistente?
R: Sì. Finché la pressione nominale e le dimensioni corrispondono, può sostituire direttamente una flangia RF e la guarnizione RF originale può continuare a essere utilizzata. Se la flangia di accoppiamento è FF, è necessaria una guarnizione su tutta la superficie, ma l'area piatta di questo prodotto è abbastanza grande da essere completamente compatibile.

D: Questa superficie di tenuta ibrida richiede guarnizioni speciali?
R: No. È possibile continuare a utilizzare guarnizioni RF standard ASME B16.21 (ad esempio, avvolte a spirale con anello interno) o guarnizioni FF (guarnizioni in grafite su tutta la superficie). I nostri test dimostrano che le prestazioni di tenuta di entrambi i tipi di guarnizione su questa flangia sono superiori alle tradizionali facce di tenuta singole.

D: I bulloni si allentano sotto una pressione pulsante di 35 MPa?
R: Questo prodotto utilizza fori per bulloni a doppio cono. Con una fluttuazione di 35 MPa, l'attenuazione del precarico è ≤5%, mentre i fori rotondi tradizionali hanno un'attenuazione ≥20%. Si consiglia di utilizzare una chiave dinamometrica idraulica secondo uno schema incrociato con tre passaggi. Possiamo fornire una tabella per il calcolo della coppia.

D: Possono essere forniti materiali diversi, come l'acciaio inossidabile?
R: Sì. Il materiale standard per questo prodotto è l'acciaio ad alto tenore di carbonio temprato in gradiente, ma su richiesta è possibile fornire anche acciaio inossidabile 316L, duplex, ecc. La stessa struttura a nido d'ape e l'anello di rinforzo in lega di titanio si applicano anche all'acciaio inossidabile.

D: Come possiamo verificare la pressione di scoppio dichiarata di 42 MPa?
R: Invitiamo i clienti a testimoniare i test di scoppio presso la nostra fabbrica. I prodotti in stock regolari vengono campionati casualmente ogni trimestre e i rapporti dei test vengono archiviati sul nostro sito web. Puoi anche richiedere un test separato sul tuo campione; il costo è a nostro carico (il campione deve essere restituito).
