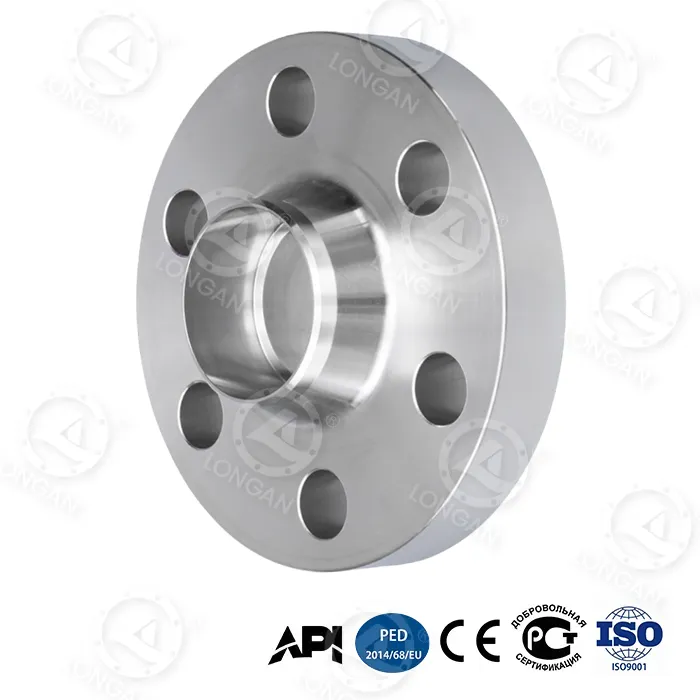

Flangia per saldatura di testa del collo 304

Specifiche tecniche

1. Certificazione dei materiali (ASTM A182 F304)

Caso di test della funzione del valore standard dell'elemento

Ni 8,0~11,0% Stabilità dell'austenite 9,2%

C ≤0,08% - 0,05%

Cr 18,0~20,0% Protezione da ossidazione e corrosione 18,8% (spettrometro)

2. Pressione-Temperatura

Temperatura (°C) Classe 150 (bar) Classe 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Proprietà meccaniche

Parametro 304 Base standard valore flangia

Tolleranza diametro interno (NPS 12") ±0,25 mm ASME B16.5 Tabella5

Resistenza alla trazione 515 MPa ASTM A182

Resistenza allo snervamento 205 MPa ASTM A182

Deviazione del cerchio centrale del foro del bullone ±0,8 mm MSS SP-44

Scenari applicabili

Scenari consigliati Supporti tollerabili Scenari vietati Soluzioni alternative

Aria compressa a bassa pressione Aria secca (punto di rugiada <-40°C) Aria umida contenente zolfo Acciaio al carbonio nichelato

Attrezzature alimentari Latticini, succhi (pH>4,5) Disinfettanti contenenti cloro Flangia 316L

Alimentazione idrica municipale Acqua dolce, acqua potabile Acqua di mare/acqua ad alto contenuto di cloro (>50 ppm Cl⁻) Flangia 316

HVAC Acqua calda (<80°C), vapore Acido cloridrico/acido solforico (pH<4) Lega Hastelloy

Perché scegliere la flangia per saldatura di testa del collo 304?

1. Costi inferiori

Materiale Prezzo unitario (benchmark) Durata utile Costo complessivo (10 anni)

Flangia 316 2,3x 15 anni + 1,2x

Flangia per saldatura di testa del collo 304 1,6x 10 anni + 1,0x

Flangia in acciaio al carbonio 1,0x 2 anni (perdita di ruggine) 2,8x

2. Vantaggi della progettazione strutturale

Precisione della superficie di tenuta: la rugosità superficiale RF della flangia di saldatura del collo in acciaio inossidabile 304 è 125-250μin Ra, garantendo l'affidabilità della tenuta della guarnizione.

Transizione del collo conico: riduce il fattore di concentrazione delle sollecitazioni del 40% e prolunga la durata della fatica della saldatura.

3. Resistenza alla corrosione di base

Test in nebbia salina: nessuna ruggine rossa per 500 ore

Strato protettivo di cromo-nichel: il contenuto di Cr ≥18% forma un film di passivazione per resistere alla corrosione di acqua, vapore e acidi deboli (pH>4,5).

Descrizione delle limitazioni: non adatto ad ambienti contenenti ioni cloruro >50 ppm (come l'acqua di mare) e al momento è necessario aggiornare 316.

Domande frequenti

Q1: Qual è la differenza di costo con la flangia 316?

Risposta: Il prezzo della flangia per saldatura di testa del collo 304 è inferiore del 30~35% con le stesse specifiche (a causa della differenza nel contenuto di nichel e molibdeno). Se il terreno non contiene ioni cloruro/acidi, è più economico scegliere 304.

Q2: Il 304 può essere utilizzato per tubi esterni?

Risposta: In condizioni di bassa umidità (<60%) RH) Può essere utilizzato a lungo in un ambiente privo di sale; nelle aree costiere/industriali è necessario un rivestimento anticorrosivo, altrimenti potrebbero verificarsi fenomeni di vaiolatura entro 2-3 anni.
